Pernos de expansión: una elección incorrecta y toda su pared podría ser una pérdida total

Colgar un estante, montar un calentador de agua, asegurar un condensador de aire acondicionado: parecen trabajos sencillos. Pero el verdadero salvavidas está escondido en esos pocos y modestospernos de expansión. Elija correctamente y durarán una década. Elige mal y una noche escuchas un ruido sordo cuando los accesorios de la pared, el equipo y las decoraciones circundantes se derrumban. La pérdida no son sólo los artículos rotos: es tiempo, tranquilidad y, potencialmente, seguridad.

La practicidad de un perno de expansión no reside en su apariencia sofisticada. Depende de si se adapta adecuadamente al tipo de pared, a la carga y al entorno.

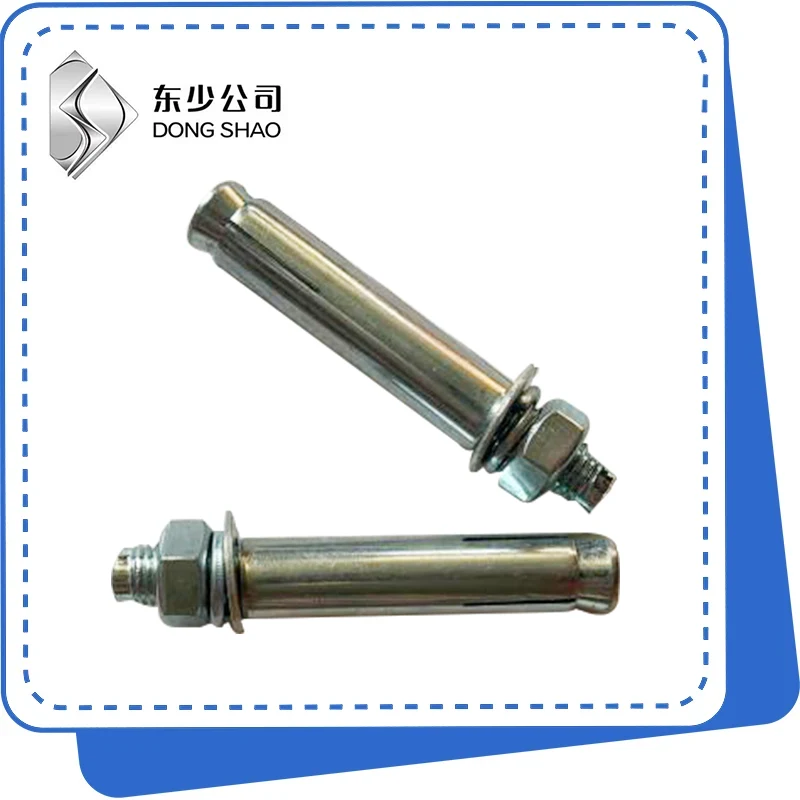

¿Qué hace realmente un perno de expansión?

La esencia de un perno de expansión es simple: convierte la acción rotacional de apriete en una acción de bloqueo de expansión.

Cuando gira la tuerca, el eje del perno tira hacia afuera, empujando el extremo cónico hacia el manguito de expansión. El manguito se fuerza hacia afuera, apretándose fuertemente contra las paredes del agujero perforado. Cuanto más lo gires, más firme se bloqueará. El punto crítico es este: depende del interbloqueo mecánico, no sólo de la fricción. Siempre que el orificio sea correcto y el manguito se expanda adecuadamente, ni siquiera la vibración lo aflojará fácilmente.

El proceso central tiene sólo tres pasos:

1. Haz un agujero de tamaño preciso en la pared.

2. Introduzca el perno de expansión en el orificio.

3. Apriete la tuerca, expanda el manguito y complete el anclaje.

Los pasos son engañosamente simples. Pero si se equivoca en cualquier detalle, el resultado es completamente diferente.

Mire primero la pared, luego el perno

Esta es la primera regla inquebrantable de selección: no todos los tornillos de expansión funcionan en todas las paredes.

Una dura verdad: la mayoría de los estantes y accesorios caídos no se deben a una mala calidad de los pernos. Ocurren porque el instalador nunca supo en qué tipo de pared estaba perforando. Al introducir un perno de expansión de concreto estándar en una pared de ladrillos huecos, el ladrillo se agrieta en el momento en que se expande la funda. Se siente sólido el primer día. Al segundo día ya está suelto.

Más grande no siempre es mejor

Hay un instinto natural: ir más allá. Si M6 aguanta, ¿por qué no usar M10? Esto es un error.

La capacidad de carga de un perno de expansión depende de dos factores: la resistencia del perno en sí y la resistencia de sujeción de la pared. Cuando el perno excede el límite de la pared, la falla no será la rotura del perno, sino la falla de la pared misma. El borde del agujero se desmorona y el hormigón o ladrillo circundante se desprende.

A continuación se muestran rangos de carga de extracción de referencia para tamaños comunes en concreto sólido:

Lógica de selección: primero calcule la carga, elija el tamaño y luego aplique un factor de seguridad de al menos 2x. Si tu equipo pesa 50 kg, M8 es más que suficiente. No es necesario subir a M10.

Instalación: el ochenta por ciento de los problemas ocurren aquí mismo

La barrera para la instalación es extremadamente baja. Ésa es exactamente la razón por la que tanta gente se quema con los pequeños detalles.

1. Diámetro del orificio: un milímetro marca la diferencia

El embalaje del producto especifica el tamaño de broca requerido. Para un perno de expansión M10, se requiere un orificio de 12 mm.

• Demasiado pequeño: el perno no entra. Al forzarlo se daña el manguito de expansión, lo que provoca una expansión desigual y una capacidad de sujeción muy reducida.

• Demasiado grande: el manguito no puede agarrarse a la pared del orificio cuando se expande. El ancla es efectivamente inútil.

Práctica correcta: utilice calibradores para verificar el diámetro de la broca o utilice la broca correspondiente recomendada por el fabricante. Nunca estimes.

2. Profundidad del orificio: demasiado poco profundo significa que no hay sujeción

El orificio debe ser más profundo que la longitud efectiva de empotramiento del perno. La regla general: profundidad del agujero = longitud del perno + 5-10 mm extra. Esto garantiza que todo el manguito de expansión quede completamente dentro del orificio para que el extremo cónico pueda expandirse correctamente.

Si el agujero es demasiado poco profundo, el manguito nunca entra completamente en el agujero. La expansión ocurre fuera del agujero y no has logrado nada.

3. Limpieza de orificios: omita esto y es mejor que no taladre

Este es el paso más descuidado. La perforación genera una cantidad importante de polvo. Si no soplas el polvo:

• El polvo llena el espacio entre el manguito de expansión y la pared del orificio, creando una capa lubricante.

• La funda no puede asentarse firmemente contra la pared.

• La fuerza de sujeción puede caer entre un 30% y un 50%

Práctica correcta: Utilice una pera o aire comprimido para limpiar completamente el polvo del orificio. Seguir con un cepillo para limpiar las paredes.

4. Par de apriete: más apretado no siempre es más fuerte

Una vez que el manguito está completamente expandido y asentado contra la pared del orificio, el torque adicional solo estira el perno. Apretar demasiado puede:

Cuello hacia abajo y fracturar el perno.
Expandir excesivamente y deformar la funda, reduciendo su capacidad de recuperación elástica.

Práctica correcta: deténgase cuando sienta un claro aumento en la resistencia, generalmente después de 1,5 a 2 vueltas después del contacto inicial. Para equipos críticos, utilice una llave dinamométrica y siga el valor especificado por el fabricante.

Escenarios de fallas comunes y diagnóstico

 Escenarios y soluciones especiales

Montaje en techo

La dirección de carga en un techo es diferente a la de una pared. Los pernos de expansión aquí están sujetos a tensión en lugar de corte. Para el mismo tamaño de perno, la capacidad de carga del techo es aproximadamente la mitad de la capacidad de la pared. Utilice siempre pernos de expansión con arandelas antiaflojamiento incorporadas y asegúrese de que la profundidad de empotramiento sea adecuada.

Ambientes húmedos o al aire libre

Los pernos de expansión estándar galvanizados se oxidarán al cabo de un año en exteriores. En su lugar, utilice pernos galvanizados en caliente o de acero inoxidable (304/316). Para ambientes costeros o químicos, el acero inoxidable 316 es la única opción.

Equipo vibratorio

Los condensadores de aire acondicionado, compresores y otros equipos vibratorios crean un movimiento continuo que puede aflojar gradualmente los pernos de expansión comunes. Utilice tuercas de seguridad o anclajes químicos y aplique compuesto bloqueador de roscas durante la instalación.

Conclusión: pequeño en tamaño, grande en consecuencias

El humilde tamaño de unperno de expansiónoculta su verdadera importancia. Una pequeña pieza que cuesta sólo unos pocos dólares, si se selecciona incorrectamente o se instala mal, puede derribar un equipo completo, una pared decorativa completa o incluso un sistema de seguridad completo.

La selección correcta requiere sólo tres cosas:

1. Conozca su pared: ¿hormigón o ladrillo hueco? ¿Alguna capa aislante?

2. Calcule su carga: ¿cuál es el peso? ¿Estático o dinámico?

3. Siga el procedimiento: utilice la broca adecuada, limpie el orificio y apriételo adecuadamente.

La instalación de un perno de expansión tiene una barrera de entrada baja. Pero cada detalle determina cuánto tiempo durará. No confíe en sus instintos para esto.
